首頁：產品展示--T型過濾器
T型過濾器


主要用途：

過濾器是從流體中分離固體顆粒雜質，提高產品純度，保護下游設備（壓縮機、泵、儀表等）安全工作的產品。

技術參數：
殼體材質
Body		 濾框濾網材質
Glass Material		 S密封件
Seal Material		 工作溫度（℃）
Ambient Temperature		 操作壓力
Operating Pressure		 連接方式
Joint type
碳鋼   CS 見不銹鋼濾芯技術特性表 金屬纏繞
丁腈橡膠
聚四氟乙烯
PTFE		 CS -20～250℃ 0.6～22.0MPa 法蘭連接
對焊連接

黃銅   H62 H62
碳鋼襯 PTFE CS/PTFE
不銹鋼 304 304 -80～450℃
  不銹鋼 316L 316L
不銹鋼鋼絲的技術特性（英制）
～目數/in
Mesh/in		 ～孔數/in
Hole/in		 可截粒徑
Particle Dia(u)		 絲徑
Wire Dia(mm)		 有效過濾面積%
Effective Filtrate Area
10 100 2023 0.02000(0.510) 64
20 400 955 0.02140(0.315) 58
30 900 614 0.00921(0.224) 54
40 1600 442 0.00760(0.206) 48
50 2500 365 0.00598(0.512) 46
60 3600 301 0.00480(0.122) 44
80 6400 216 0.00402(0.102) 42
100 10000 173 0.00310(0.081) 40
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）
制造、檢測標準：執行HG/T21637-1991標準，或客戶指定標準。

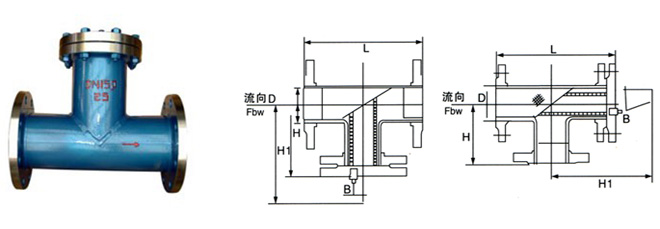

尺寸表：
DN L H1 H 有效過濾面積㎡
25 2 278 306 166 0.0039
65 21/2 314 348 187 0.0053
80 3 342 384 205 0.0079
100 4 418 473 246 0.0133
125 5 460 529 270 0.0204
150 6 500 581 292 0.0273
200 8 588 694 340 0.0462
250 10 690 821 398 0.0699
300 12 792 949 452 0.1001
350 14 852 1023 485 0.1205
400 16 970 1166 547 0.1585
500 20 1148 1372 642 0.2438
訂貨須知：
  • 訂貨時請注明產品尺寸、操作壓力及材質。
  • 當需要其他標準法蘭、材質或操作壓力時，請在訂貨時注明。
